Плата керування Saunier Duval універсальна S1047000

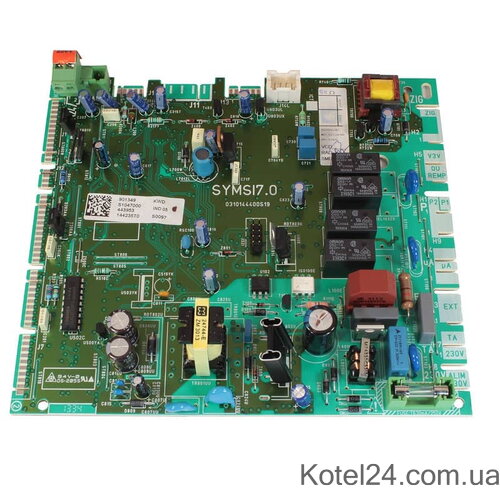

Плата керування Saunier Duval S1047000 SYMSI7.0

Плата керування Saunier Duval S1047000 — універсальний електронний модуль для газових котлів серій ThemaClassic, Isofast, Combitek і Renova Star. Також плата застосовується в низці котлів Protherm Тигр, Леопард і Рись.

Модуль має позначення SYMSI7.0 і виконує функції центрального блока керування котлом: обробляє сигнали датчиків, контролює розпалювання та наявність полум’я, керує газовим клапаном, циркуляційним насосом, вентилятором та іншими виконавчими пристроями.

Плата S1047000 використовується як універсальна заміна для кількох ранніх модифікацій електронних блоків, тому під час підбору важливо враховувати не лише зовнішній вигляд плати, а й повний артикул старого модуля та точну модель котла.

Призначення плати S1047000

Електронна плата координує роботу основних систем газового котла та відповідає за виконання заданого алгоритму опалення й приготування гарячої води.

Під час роботи модуль:

• контролює запуск і послідовність розпалювання;
• керує подачею газу;
• контролює наявність полум’я за сигналом іонізації;
• вмикає та вимикає циркуляційний насос;
• керує вентилятором у турбованих моделях;
• отримує інформацію від температурних датчиків;
• контролює елементи безпеки;
• забезпечує роботу котла в режимах опалення та ГВП;
• обробляє несправності й переводить котел у захисне блокування в разі аварійної ситуації.

На платі розміщені електронні ланцюги живлення та керування, система контролю горіння і захисний запобіжник.

Сумісність із Saunier Duval

Плата керування S1047000 SYMSI7.0 застосовується в таких моделях Saunier Duval:

Saunier Duval ThemaClassic:

• ThemaClassic C 25 E;
• ThemaClassic F 25 E;
• ThemaClassic C 30 E;
• ThemaClassic C 24 E1;
• ThemaClassic F 24 E1;
• ThemaClassic F 30 E H-MOD.

Saunier Duval Combitek:

• Combitek C 24 E;
• Combitek F 24 E.

Saunier Duval Isofast:

• Isofast F 35 E H-MOD.

Saunier Duval Renova Star:

• Renova Star C 24 E;
• Renova Star F 24 E.

Перед замовленням рекомендується додатково звірити артикул встановленої плати, оскільки в межах однієї серії котлів можуть застосовуватися різні електронні модулі.

Сумісність із Protherm

Універсальна плата S1047000 також використовується в окремих котлах Protherm старих серій.

Protherm Тигр:

• 12 KOZ17;
• 24 KOZ17;
• 12 KTZ17;
• 24 KTZ17;
• 12 KTZR17;
• 24 KOZR17;
• 24 KTZR17.

Protherm Леопард:

• 24 BTV17;
• 24 BOV17;
• 24 BOVR17;
• 24 BTVR17.

Protherm Рись / Lynx:

• 23 BOVERD;
• 23 BTVERD;
• 23 BTVE;
• 23 BOVE.

Такий широкий перелік сумісних моделей пояснює позначення плати як універсальної Saunier Duval / Protherm.

Артикули та маркування

Основний артикул: S1047000

Тип електронної плати: SYMSI7.0

Під час пошуку та підбору також можуть зустрічатися такі номери:

• 0020043697;
• 0020043739.

На самій електронній платі можуть бути додаткові виробничі позначення та маркування, які залежать від версії та періоду випуску.

Якщо номер старої плати відрізняється від S1047000, але відповідає одному із замінних артикулів, необхідно додатково перевірити сумісність за моделлю котла.

Ознаки несправності плати Saunier Duval

Про можливі проблеми з електронним блоком керування можуть свідчити:

• котел повністю не вмикається;
• періодично гасне дисплей;
• відсутнє розпалювання;
• пальник запускається нестабільно;
• котел самовільно переходить у блокування;
• не запускається циркуляційний насос;
• не вмикається вентилятор;
• газовий клапан не отримує керувальний сигнал;
• котел неправильно реагує на зміну температури;
• виникають повторювані помилки за справних датчиків і виконавчих пристроїв;
• робота котла відновлюється після перезапуску, але несправність невдовзі з’являється знову.

З несправністю електронної частини можуть бути пов’язані помилки F11, F12, F13, F15, F17, однак наявність такого коду сама по собі не є достатньою підставою для заміни плати. Перед встановленням нового модуля необхідно перевірити електричні ланцюги та інші компоненти котла.

Заміна плати керування S1047000

Перед заміною електронної плати бажано провести діагностику обладнання та встановити причину виходу старого модуля з ладу.

На електронні плати газових котлів негативно впливають:

• стрибки мережевої напруги;
• коротке замикання підключених виконавчих пристроїв;
• потрапляння вологи або конденсату;
• перегрів електронних компонентів;
• несправність насоса, вентилятора або газового клапана;
• пошкодження проводки та роз’ємів.

Якщо несправний підключений до плати вузол, просте встановлення нового електронного модуля може призвести до його повторного пошкодження.

Після правильної заміни плата відновлює керування розпалюванням, опаленням, гарячим водопостачанням, насосом, газовим клапаном і системою безпеки котла.

Встановлення та діагностику електронних компонентів газового обладнання рекомендується доручати кваліфікованому спеціалісту.

Під час замовлення плати керування Saunier Duval S1047000 SYMSI7.0 рекомендується повідомити повну назву моделі котла та артикул встановленої плати. Це дасть змогу додатково перевірити сумісність перед покупкою.
