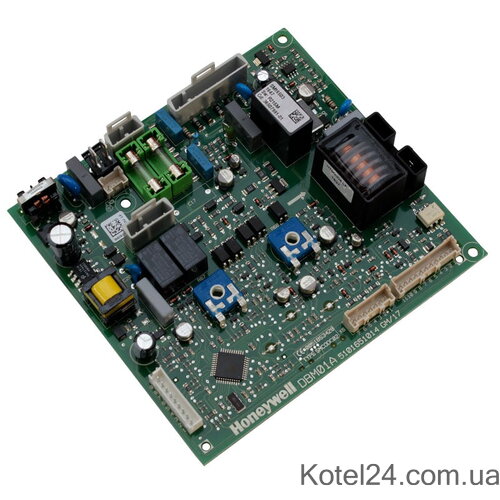

Плата Ferroli Domiproject DBM01 Honeywell 39819530

Плата управления Ferroli Domiproject DBM01A Honeywell 39819530

Плата Ferroli Domiproject DBM01A Honeywell 39819530 — электронный модуль управления газового котла, который контролирует основные процессы работы оборудования: розжиг и наличие пламени, работу газового клапана, циркуляционного насоса, датчиков и других исполнительных узлов.

Плата применяется в котлах серии Ferroli Domiproject мощностью 24 и 32 кВт. Артикул детали — 39819530. В котлах ранних выпусков устанавливалась версия Honeywell DBM01, позднее использовалась DBM01A. При подборе необходимо ориентироваться прежде всего на модель котла, артикул и маркировку установленной платы.

Что делает плата DBM01A

Электронная плата является центральным управляющим модулем котла. Она получает информацию от температурных датчиков и элементов безопасности, обрабатывает сигналы и формирует команды для исполнительных устройств.

В зависимости от режима работы котла плата обеспечивает:

• запуск и контроль процесса розжига;
• управление газовым клапаном;
• контроль наличия пламени;
• включение и отключение циркуляционного насоса;
• обработку сигналов температурных датчиков;
• управление системой дымоудаления в турбированных версиях котлов;
• контроль работы котла в режиме отопления и ГВС;
• переход в блокировку при обнаружении неисправности.

Поэтому неисправность платы может проявляться сразу в нескольких системах котла.

Совместимость

Плата Ferroli 39819530 DBM01 / DBM01A применяется в следующих моделях:

• Ferroli Domiproject C24;
• Ferroli Domiproject C32;
• Ferroli Domiproject F24;
• Ferroli Domiproject F32.

Версии C относятся к котлам с открытой камерой сгорания, а F — к турбированным моделям с закрытой камерой. Плата применяется как в котлах мощностью 24 кВт, так и в версиях 32 кВт.

Важно: не следует подбирать плату только по слову Domiproject. В линейке существуют другие модификации, включая Domiproject D, для которых применяются другие электронные платы. Перед заказом рекомендуется сверить полное обозначение котла и номер установленной детали.

Артикулы и обозначения

Основной оригинальный номер:

Ferroli 39819530

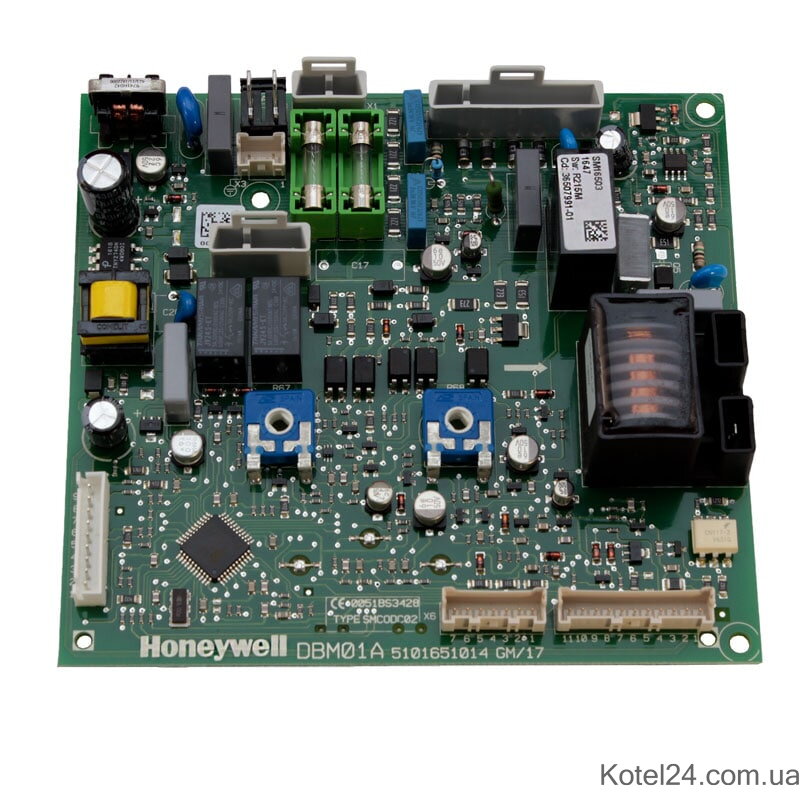

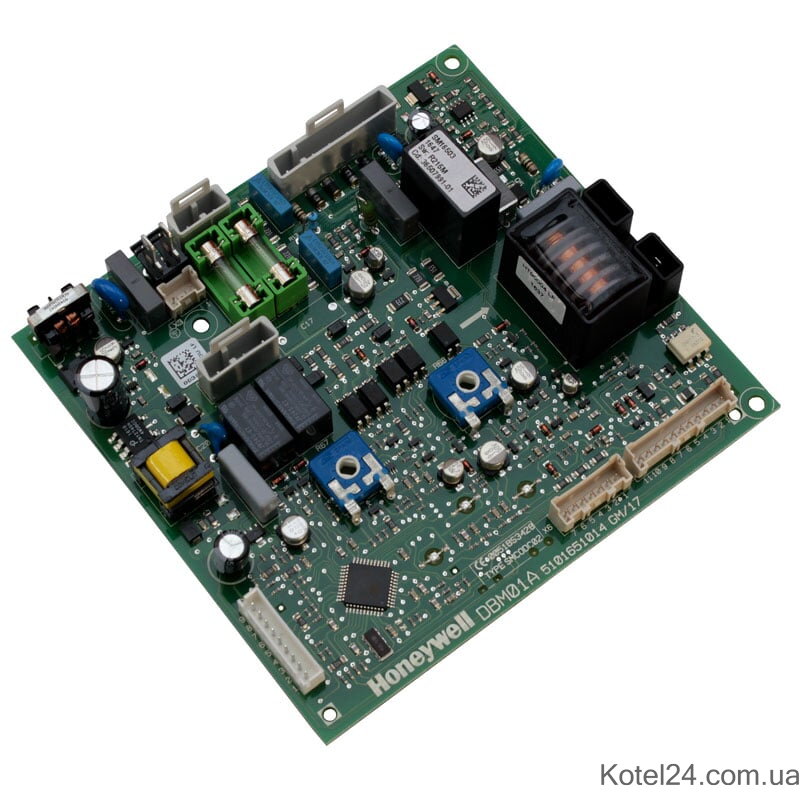

Маркировка платы:

Honeywell DBM01 / DBM01A

В продаже и технической документации также могут встречаться обозначения SM16503, а на платах разных годов выпуска возможны дополнительные заводские номера Honeywell.

При подборе основной ориентир — артикул Ferroli 39819530 и модель котла.

Признаки неисправности платы Ferroli Domiproject

На возможную неисправность электронного блока могут указывать:

• котел не включается при наличии электропитания;
• отсутствует команда на розжиг;
• горелка запускается нестабильно или котел уходит в блокировку;
• не включается насос;
• в турбированной модели отсутствует команда на вентилятор;
• котел не реагирует на изменение положения регуляторов;
• появляются повторяющиеся ошибки при исправных датчиках и исполнительных узлах;
• работа котла периодически прекращается без очевидной механической причины.

Такие симптомы не всегда означают неисправность самой платы. Аналогичное поведение могут вызывать датчики, газовый клапан, вентилятор, насос, электроды, плохие контакты или проблемы с электропитанием. Поэтому перед заменой рекомендуется выполнить диагностику котла.

Для проверки связанных элементов можно использовать раздел <a href="/catalog/sensor-ferroli">датчики котлов Ferroli</a>.

Замена платы Ferroli 39819530

При серьезном повреждении электронной платы — прогаре дорожек, повреждении силовой части, неисправности процессора либо нерентабельности ремонта — замена модуля целиком позволяет восстановить штатное управление котлом.

Перед установкой новой платы желательно определить причину выхода старого модуля из строя. Повреждение электроники может быть следствием скачка напряжения, короткого замыкания в подключенном узле, попадания влаги или неисправности периферийного оборудования. Если причина не устранена, новая плата также может выйти из строя.

Установку электронных компонентов газового котла рекомендуется выполнять квалифицированному специалисту.

Модели котлов Ferroli

Domiproject C: C24, C32
Domiproject F: F24, F32

При заказе платы 39819530 сообщите полную модель котла или маркировку старой платы — это поможет исключить ошибку при подборе запчасти.
