Плата Ferroli Domiproject DBM01 Honeywell 39819530

Плата керування Ferroli Domiproject DBM01A Honeywell 39819530

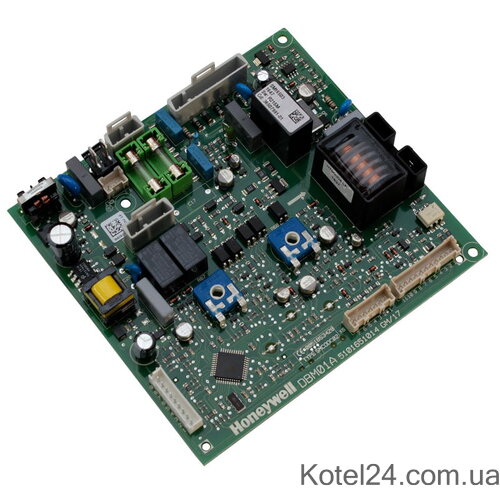

Плата Ferroli Domiproject DBM01A Honeywell 39819530 — електронна плата керування газового котла, яка контролює основні процеси роботи обладнання: розпалювання та наявність полум’я, роботу газового клапана, циркуляційного насоса, датчиків та інших виконавчих вузлів.

Плата застосовується в котлах серії Ferroli Domiproject потужністю 24 і 32 кВт. Артикул деталі — 39819530. У котлах ранніх випусків встановлювалася версія Honeywell DBM01, пізніше використовувалася DBM01A. Під час підбору необхідно орієнтуватися насамперед на модель котла, артикул і маркування встановленої плати.

Функції плати DBM01A

Електронна плата є центральним модулем керування котла. Вона отримує інформацію від температурних датчиків і елементів безпеки, обробляє сигнали та формує команди для виконавчих пристроїв.

Залежно від режиму роботи котла плата забезпечує:

• запуск і контроль процесу розпалювання;
• керування газовим клапаном;
• контроль наявності полум’я;
• увімкнення та вимкнення циркуляційного насоса;
• обробку сигналів температурних датчиків;
• керування системою димовидалення у турбованих моделях котлів;
• контроль роботи котла в режимах опалення та ГВП;
• перехід у блокування в разі виявлення несправності.

Тому несправність плати може проявлятися одразу в кількох системах котла.

Сумісність

Плата Ferroli 39819530 DBM01 / DBM01A застосовується в таких моделях:

• Ferroli Domiproject C24;
• Ferroli Domiproject C32;
• Ferroli Domiproject F24;
• Ferroli Domiproject F32.

Версії C належать до котлів із відкритою камерою згоряння, а F — до турбованих моделей із закритою камерою. Плата застосовується як у котлах потужністю 24 кВт, так і у версіях потужністю 32 кВт.

Важливо: не слід підбирати плату лише за словом Domiproject. У лінійці існують інші модифікації, зокрема Domiproject D, для яких використовуються інші електронні плати. Перед замовленням рекомендується звірити повне позначення котла та номер встановленої деталі.

Артикули та позначення

Основний оригінальний номер:

Ferroli 39819530

Маркування плати:

Honeywell DBM01 / DBM01A

У продажу та технічній документації також можуть зустрічатися позначення SM16503, а на платах різних років випуску можливі додаткові заводські номери Honeywell.

Під час підбору основний орієнтир — артикул Ferroli 39819530 і модель котла.

Ознаки несправності плати Ferroli Domiproject

На можливу несправність електронного блока можуть вказувати:

• котел не вмикається за наявності електроживлення;
• відсутня команда на розпалювання;
• пальник запускається нестабільно або котел переходить у блокування;
• не вмикається насос;
• у турбованій моделі відсутня команда на вентилятор;
• котел не реагує на зміну положення регуляторів;
• з’являються повторювані помилки за справних датчиків і виконавчих вузлів;
• робота котла періодично припиняється без очевидної механічної причини.

Такі симптоми не завжди означають несправність самої плати. Аналогічну поведінку можуть спричиняти датчики, газовий клапан, вентилятор, насос, електроди, погані контакти або проблеми з електроживленням. Тому перед заміною рекомендується виконати діагностику котла.

Для перевірки пов’язаних елементів можна скористатися розділом датчики котлів Ferroli.

Заміна плати Ferroli 39819530

У разі серйозного пошкодження електронної плати — прогоряння доріжок, пошкодження силової частини, несправності процесора або нерентабельності ремонту — заміна модуля в зборі дає змогу відновити штатне керування котлом.

Перед установленням нової плати бажано визначити причину виходу старого модуля з ладу. Пошкодження електроніки може бути наслідком стрибка напруги, короткого замикання в підключеному вузлі, потрапляння вологи або несправності периферійного обладнання. Якщо причину не усунуто, нова плата також може вийти з ладу.

Установлення електронних компонентів газового котла рекомендується доручити кваліфікованому фахівцю.

Моделі котлів Ferroli

• Domiproject C: C24, C32;
• Domiproject F: F24, F32.

Під час замовлення плати 39819530 повідомте повну модель котла або маркування старої плати — це допоможе уникнути помилки під час підбору запчастини.
